Niezawodne prowadzenie przewodów w wymagających aplikacjach
W aplikacjach energetycznych i przemysłowych niezawodność systemu prowadzenia przewodów ma bezpośredni wpływ na ciągłość pracy maszyny. Szczególnego znaczenia nabiera to w przypadku dużych obciążeń, ruchów wieloosiowych oraz instalacji pracujących w trudnych warunkach środowiskowych. Firma igus® rozwija w tym kierunku rozwiązania łączące bezpieczne prowadzenie energii z przewodami przeznaczonymi do pracy w ruchu.
Jednym z przykładów jest e-loop® – alternatywa dla klasycznej pętli serwisowej stosowanej m.in. w napędach górnych, maszynach budowlanych, instalacjach offshore czy turbinach wiatrowych. Konstrukcja łączy zalety prowadnika energetycznego z systemem odciążenia opartym na wysokowytrzymałej linie z włókien syntetycznych. To właśnie ona przejmuje siły rozciągające, dzięki czemu nie są one przenoszone bezpośrednio na przewody. Zewnętrzna obudowa z odpornego na uderzenia PU dodatkowo chroni system przed oddziaływaniami mechanicznymi i środowiskowymi. Modułowa konstrukcja umożliwia również wymianę pojedynczych przewodów lub ogniw bez konieczności wymiany całego pakietu.
Drugim elementem nowego podejścia są elastyczne przewody silnikowe i sterownicze chainflex® z oznaczeniem UL-listed. Modele CF33.UL, CF150.UL i CF160.UL mogą pracować zarówno w e-prowadniku, jak i w korytku kablowym. Oznacza to możliwość płynnego przejścia z instalacji dynamicznej do stałej bez dodatkowego punktu połączenia i konieczności stosowania dwóch różnych typów przewodów. Ułatwia to projektowanie, upraszcza logistykę oraz ogranicza liczbę komponentów potrzebnych do wykonania instalacji. Przewody są projektowane z myślą o pracy ciągłej w ruchu, a ich żywotność jest weryfikowana w laboratorium testowym chainflex®. Dzięki testom użytkownik otrzymuje również dokładne informacje na temat żywotności tych kabli w e-prowaniku z 4-letnią gwarancją chainflex®!
e-loop® i chainflex® pokazują, że niezawodność prowadzenia energii zaczyna się już na etapie projektu. Dobór odpowiedniego systemu mechanicznego oraz przewodów przeznaczonych do pracy dynamicznej pozwala ograniczyć ryzyko awarii i nieplanowanych przestojów.
Rozwiązania będzie można zobaczyć i omówić z ekspertami igus® podczas Targów ENERGETAB 2026 w Bielsku-Białej, 15–17 września, pawilon K, stoisko 14.
Zarejestruj się i odbierz bezpłatny bilet na targi

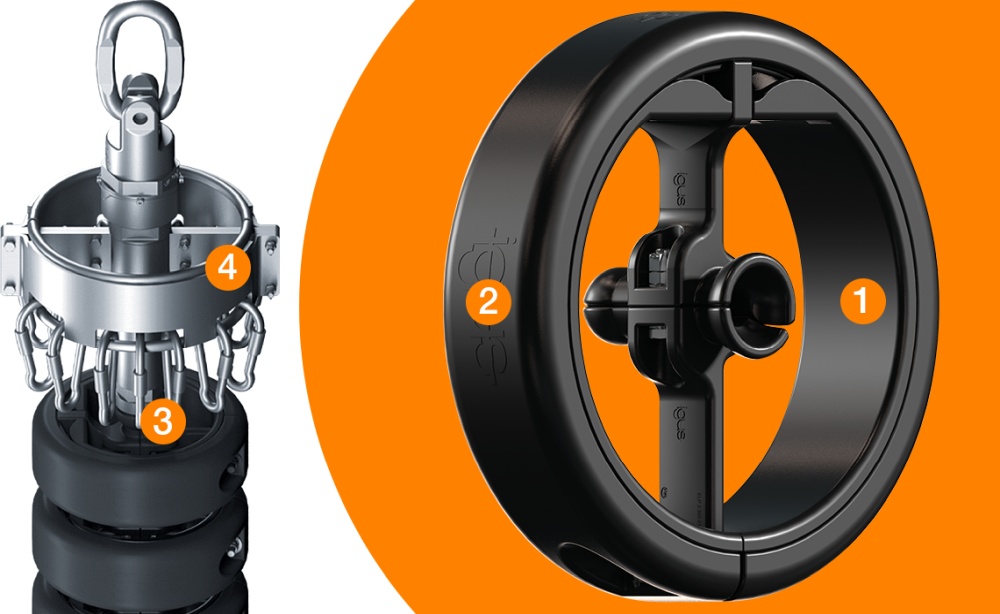

Jak zbudowany jest e-loop
Źródło: igus SE & Co. KG
1) Wewnętrzny korpus składa się z czterech formowanych wtryskowo części. Dwie z nich tworzą poprzeczkę w ogniwie prowadnika i są ze sobą skręcone (aby zapobiec zgubieniu). Połączenie śrubowe zaciska je na przewodzie ciągnącym.
2) Zewnętrzne osłony wykonane z absorbującego uderzenia poliuretanu zapewniają ochronę prowadnika kablowego i przewodów w przypadku silnych uderzeń.
- Poszczególne ogniwa prowadnika są zaciśnięte na wytrzymałym przewodzie. Sam przewód jest wykonany z włókna polimerowego i ma dopuszczalne obciążenie rozciągające 50 kN.
- Nasze uchwyty montażowe e-loop są wykonane z wytrzymałej stali. Przewód z włókna polimerowego jest z nimi zintegrowany, co pochłania całą siłę rozciągającą e-loop.

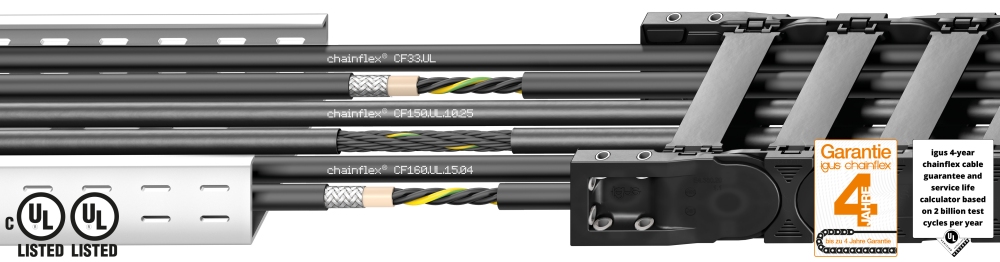

Elastyczne kable silnikowe i sterownicze chainflex z oznaczeniem UL-listed
Źródło: igus SE & Co. KG
