Szybkobieżne bramy przemysłowe to ciągle rozwijająca się gałąź stolarki otworowej i alternatywa dla tradycyjnych bram. Bramy szybkobieżne mają bardzo szerokie zastosowanie, stanowią skuteczne rozwiązanie dla obiektów, w których odbywa się intensywny transport wewnętrzny. Wojciech Cichuta, Project Manager, Novoferm Polska, podkreśla, jak istotnym aspektem doboru bram szybkobieżnych jest odporność wiatrowa. Często bramy szybkobieżne oddzielają duże pomieszczenia lub strefy przeładunku, gdzie panują duże przeciągi. Brama musi być odporna na takie warunki. Zwłaszcza jeśli mowa o bramie elastycznej rolowanej. – Magazyny również wyposaża się w zewnętrzne takie bramy szybkobieżne i to one muszą stawić opór podmuchom wiatru. Tylko najmocniejsze bramy potrafią poradzić sobie w takich warunkach, pracując płynnie. Wyposaża się je w specjalne systemy napięcia kurtyny, które pozwalają zamknąć bramę nawet przy silnym przeciągu czy dużych podmuchach wiatru – dodaje W. Cichuta.
Wymagają coraz więcej
Tomasz Nadolny, Kierownik Działu Badań i Rozwoju, KRISPOL, podkreśla, że wybór odpowiedniej bramy jest decyzją strategiczną, która może znacząco wpłynąć na efektywność operacyjną i bezpieczeństwo magazynu. Wśród głównych czynników determinujących wybór bramy przemysłowej do zastosowań magazynowych T. Nadolny wymienia m.in. rodzaj i wielkość ładunku (niektóre bramy są bardziej odpowiednie do obsługi dużych palet, podczas gdy inne są zoptymalizowane dla mniejszych ładunków czy też przepływu towarów o różnych kształtach); szybkość i wydajność (szybko otwierające się i zamykające bramy, przystosowane do dużej ilości cykli pracy, mogą zwiększyć przepustowość towarów, co jest kluczowe w magazynach o intensywnym ruchu), jak również ergonomię i bezpieczeństwo (bramy wyposażone w zaawansowane systemy detekcji obecności, automatykę oraz zabezpieczenia antykradzieżowe mogą znacząco poprawić poziom bezpieczeństwa). Ważne są również: odporność na warunki atmosferyczne (jeśli magazyn jest narażony na ekstremalne warunki atmosferyczne, takie jak intensywne opady deszczu, wiatry czy też niskie temperatury), a także koszty utrzymania i energetyczne (nowoczesne bramy przemysłowe, wyposażone w efektywny system uszczelnienia, mające niski współczynnik przenikania ciepła i będące łatwe w utrzymaniu, mogą się przyczynić do redukcji kosztów operacyjnych). Dochodzą do tego prosta obsługa i łatwość konserwacji, mogące wpłynąć na wydajność magazynu. Bramy wymagające minimalnej konserwacji oraz łatwe w naprawie mogą skrócić czas przestojów i zwiększyć dostępność. – Wybór bramy przemysłowej do zastosowań magazynowych to proces złożony, wymagający uwzględnienia wielu czynników. Rzetelna analiza specyfiki magazynu oraz potrzeb operacyjnych pozwala wybrać rozwiązanie, które nie tylko zwiększy efektywność, ale również przyczyni się do zminimalizowania kosztów i zwiększenia poziomu bezpieczeństwa. Przed podjęciem decyzji warto się skonsultować z ekspertami branżowymi oraz dostawcami, aby dostosować bramę do unikalnych potrzeb danego magazynu – podsumowuje T. Nadolny.
Każdy producent bram wraz z każdym nowym produktem stara się zaproponować innowacyjne rozwiązania. W przypadku KRISPOL-u za przykład może służyć rodzina napędów przemysłowych STARCUS F. Napędy z falownikiem wyposażono w funkcję łagodnego startu i stopu, co znacząco wydłuża żywotność bramy (regulowana prędkość otwierania i zamykania). Każdy napęd STARCUS F posiada przekładanie w olejowej kąpieli. Odbiornik radiowy w wersji USB oznacza szybkość i łatwość instalacji bez zbędnych przewodów połączeniowych. Jeśli chodzi o bezpieczeństwo, wbudowano funkcję autozamykania po zdefiniowanym czasie. Dostawca zwraca uwagę na szybką i łatwą obsługę w przypadku awarii (rozryglowanie ER i/lub łańcuch). Istnieje możliwość podpięcia do napędów central przeciwpożarowych. Jeśli chodzi o wygodę, istnieje możliwość zastosowania szerokiej gamy akcesoriów dodatkowych (np. kurtyn świetlnych). Montaż napędu jest możliwy już dla 50-milimetrowej odległości od nadproża. Elementem wyposażenia jest przypomnienie o serwisie (możliwość ustawienia alarmu przy określonej liczbie cykli). Istnieje możliwość regulacji czułości detekcji amperometrycznej. Wśród nowych walorów T. Nadolny (KRISPOL) wymienia też uproszczony montaż wału dla prowadzenia VL-K – rozwiązanie, dzięki któremu montaż przebiega szybciej i jest łatwiejszy. W konstrukcji nie występuje belka montażowa oraz konsola, występują natomiast nowe, specjalnie zaprojektowane wsporniki. Utrzymano obniżone położenie wału (łatwiejszy dostęp konserwacyjny).
Jaki wybór?

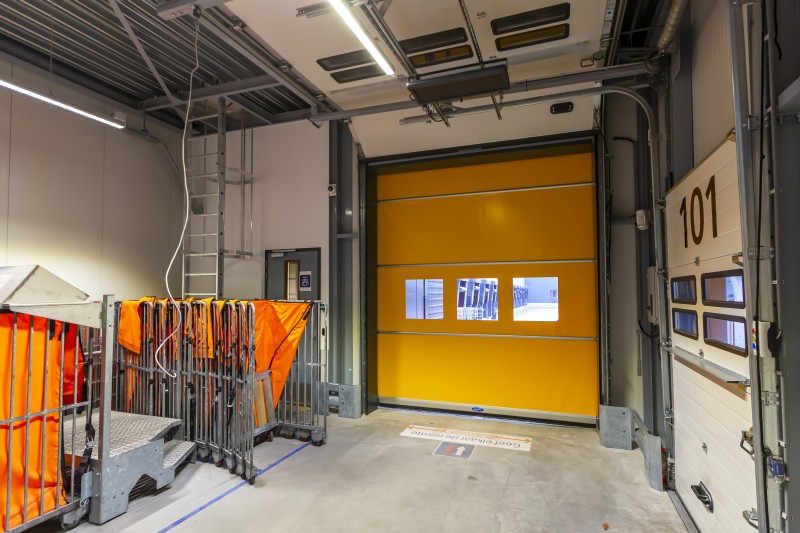

W. Cichuta (Novoferm) rekomenduje bramę Speedroller STRONG Outdoor. To brama o bardzo dużej odporności wiatrowej. Kolejnym aspektem jest odporność na kolizje i możliwość samonaprawy po wybiciu kurtyny z prowadnic. NovoZip posiada funkcję samonaprawy, która pozwala zapobiec przestojom w pracy bramy i pozwala na płynny przepływ towarów. Brama otwiera się z prędkością 2 m/s. – Dla pomieszczeń chłodni istotnym parametrem jest izolacyjność płaszcza. Nie wszyscy producenci posiadają tego typu rozwiązania. Elastyczna brama NovoZip ISO posiada kurtynę 2-ścienną wypełnioną piankową wkładką. Duża prędkość otwierania i izolowany płaszcz dobrze chronią przedzielone pomieszczenia przed zmianami temperatury – dodaje W. Cichuta.
K2 IP T 60 to produkt firmy KRISPOL. Dostawca przedstawia ją jako wyjątkowo wytrzymałą bramę z sekcjami aluminiowymi IP izolowanymi termicznie. Sekcje aluminiowe IP o grubości 60 mm chronią przed utratą ciepła zimą i nadmiernym nagrzewaniem się latem. K2 IP T 60 możne zostać skonfigurowana jako pełna brama panoramiczna lub w połączeniu sekcji IP ze stalowymi panelami IS 60 oraz RFS 60. W przeszkleniu zastosowano pakiet szybowy o szerokości 40 mm (dwukomorowy). Połączenia międzysekcyjne są izolowane przez trzy uszczelki: dwie uszczelki EPDM doszczelniające górny zamek od góry i od tyłu oraz jedna uszczelka szczotkowa, której zadaniem jest uszczelnienie profilu od czoła. Dzięki zastosowaniu uszczelki szczotkowej woda z odwodnienia będzie mogła swobodnie spływać po profilach. Sekcje są dostępne w bramach do szerokości 6000 mm, maksymalna wysokość sekcji to 732 mm. Współczynnik przenikania ciepła U jest ok. 10% niższy niż w przypadku bram z sekcjami IP o grubości 40 mm.
Drugą jest brama K2 IS 60. – To brama przemysłowa z panelem stalowym o grubości 60 mm. Jej głównym atutem jest solidna konstrukcja, która gwarantuje wysoką odporność na uszkodzenia mechaniczne oraz skuteczną izolację termiczną. Panele stalowe o grubości 60 mm doskonale chronią przestrzeń przed działaniem czynników atmosferycznych, zapewniając tym samym stabilną temperaturę wewnątrz budynku i minimalizując straty energii. Ponadto brama wyróżnia się łatwością użytkowania oraz wysokim poziomem bezpieczeństwa, a dzięki zaawansowanym rozwiązaniom pracuje płynnie i cicho. W procesie projektowania nie zapomniano również o estetyce. Nowa brama K2 IS 60 jest dostępna w szerokiej gamie kolorów i wykończeń, dzięki czemu dopasuje się praktycznie do każdej inwestycji. Maksymalna dostępna szerokość bramy to 6000 mm, maksymalna wysokość sekcji 732 mm – dodaje T. Nadolny (KRISPOL).
Hörmann Polska ma w ofercie m.in. przemysłowe bramy serii 60, szybsze od ich poprzednich wersji (w połączeniu z napędem osiowym WA 500 FU oraz sterowaniem 560 mogą otwierać i zamykać się z maksymalną prędkością do 1 m/s.). Dzięki temu znacząco skraca się czas, w którym brama nie jest zamknięta (ograniczenie strat energii). Napęd zapewnia jednocześnie płynny bieg bramy, ograniczając w ten sposób nadmierne zużycie jej podzespołów. Dostawca akcentuje też łatwość montażu. Dopełnieniem jest sterowanie z modułem Bluetooth i interfejsem HCP, które umożliwiają korzystanie z cyfrowych rozwiązań serwisowych i usług zdalnej konserwacji. Na kontrolę stanu bram na odległość pozwala system SmartControl, który opiera się na przygotowanym specjalnie w tym celu portalu internetowym. SmartControl umożliwia zdalny monitoring i analizowanie stanu technicznego bram przez 24 godziny na dobę przez siedem dni w tygodniu. Na portalu można sprawdzić wszystkie istotne informacje dotyczące bram, a także komunikaty o błędach czy dane o zmianie obciążenia. Moduł Bluetooth wraz z aplikacją BlueControl przeznaczono natomiast do prostego i szybkiego programowania sterowania napędu oraz prowadzenia prac konserwacyjnych. BlueControl ułatwia skonfigurowanie bramy. Aplikacja jest dostępna na urządzenia pracujące w systemach IOS, Android i Windows, łączy się ze sterowaniem na miejscu instalacji poprzez Bluetooth i pokazuje technikowi ustawienia w postaci tekstowej. Informacje o awariach i błędach wraz z odpowiednimi znacznikami czasu są wyświetlane na ekranie smartfona. Dane o zdarzeniach i błędach odczytane ze sterowania można także przesyłać pocztą elektroniczną, np. do działu serwisu. Udoskonalono najważniejsze elementy konstrukcyjne. Są to m.in. powiększone promienie łuków prowadnic oraz większe rolki bieżne (cichszy i łagodniejszy bieg bramy). Ponadto prowadzenie dla niskiego nadproża z opcjonalnym mechanizmem uchylnym umożliwia uzyskanie większej wysokości przejazdu. Opcjonalnie dostępna jest stopa ościeżnicy z tworzywa sztucznego, która zabezpiecza ramę bramy przed rdzewieniem pod wpływem wilgoci. Bramy z serii 60 są standardowo wyposażone w zabezpieczenie przed podważeniem po obu stronach bramy.
Jednym z ciekawszych modeli w ofercie Poltau jest RolliZIP, kurtyna z systemem samonaprawialnym, który jest wykorzystywany w przypadku, gdy dochodzi do kolizji z płaszczem. Jest to uniwersalny produkt do stosowania zewnętrznego i wewnętrznego. Często instalowany jest w zestawieniu z bramami segmentowymi, tworząc wejście buforowe (śluzę) do budynku. Kurtyny można otwierać za pomocą wszystkich dostępnych urządzeń na rynku typu: radar, pętla, pilot itp. Szybkość otwierania sięga 2,2 m/s (dostosowana do wielkości bramy), zamykania 0,8 m/s. Zastosowano system tzw. miękkiego startu i zatrzymania. Napęd stanowi silnik elektryczny z falownikiem o mocy 1 kW z cyfrowym enkoderem, zasilany napięciem 230 V. Rotacyjny wyłącznik krańcowy lub enkoder optyczny służą do ustawienia pozycji ruchu kurtyny (w zależności od konfiguracji). Zabezpieczenie stanowią fotokomórki w listwie dolnej lub kurtyna świetlna. Kurtyna (wykonano ją z poliestru 900 g/m2) jest rozwiązaniem typu ZIP z funkcją samonaprawy w przypadku uderzenia.
